| SX3 | |
| 软件 | DIADesigner |
| 指令速度 | 25 ns (AS core) |
| 程序容量 | 64K steps |
| 内置 | 24VDC 电源供应 CPU 模块，Ethernet 通讯口 x 1、 RS-485 通讯口 x 2、USB 通讯口 x 1、CAN 通讯口 x 1、Micro SD 卡接口，以及 20 点 I/O，采用脱落式端子 |
| 总线类型与最大轴数 | - CANOpen DS301通讯，最多控制 64 台从站 - 搭配台达产品，可控制 8 轴伺服与 8 台变频器 |
| 最大 I/O 总数 | 512 点 (256 点输入 + 256 点输出总和，包含主机固定占用 16 DI 与 16 DO)，两侧皆可安装最多 8 台扩展模块 |
| 主机 I/O 点数 | 20: 8DI + 6DO + 2AO + 4AI |
| 型号 | DVP20SX311T (NPN output) DVP20SX311R (Relay output) DVP20SX311S (PNP output) |

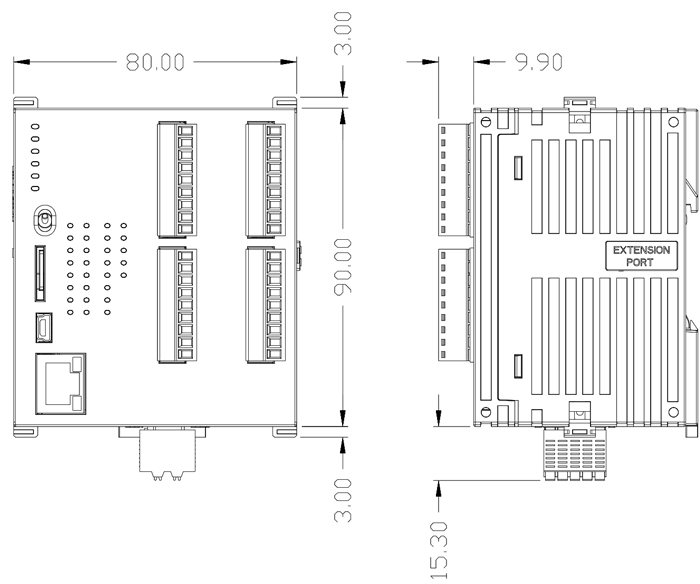

尺寸图
※ 更多尺寸图，请至下载中心。
DVP20SX311R/T/S
(单位: mm)
| 适用机种 | PDF 点图下载 | 2D-CAD 点图下载 | 3D-CAD 点图下载 |
|---|---|---|---|
| DVP20SX311T/R/S |  |  | |
资料下载
相关产品
DVP-PM系列扩充模块
提供数字模块(输出/输入/混合)、模拟模块(输出/输入/混合)、温度量测模块、控制模块、网络模块
DVP-MC系列扩充模块
提供数字模块(输出/输入/混合)、模拟模块(输出/输入/混合)、温度量测/控制模块、秤重模块、网络模块、 远程I/O通讯模块

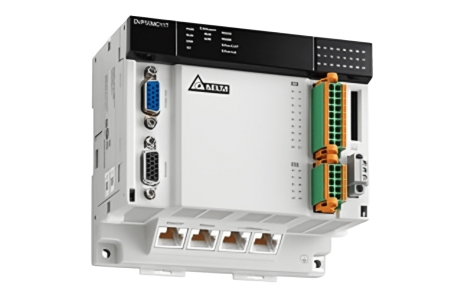

DVP-50MC系列
