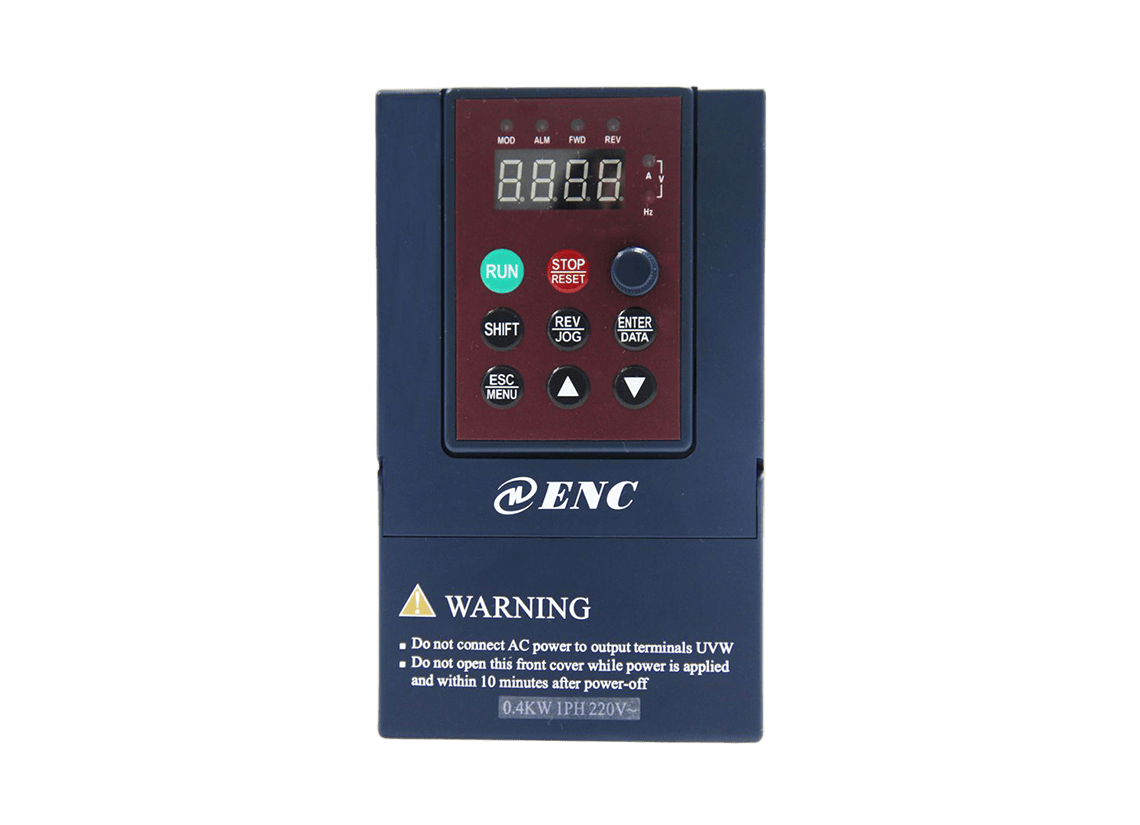

产品特点
体积小巧
● 宽8.9cm X 高14.85cm X 深11.25cm。
操作便捷
● 带电位器面板可外引出调速；内置制动电阻；卡扣式下盖无需螺丝刀；内置可编程继电器；内置16段速。
接口丰富控制多样
● 4～20mA / 0～10V模拟输入/输出通道、脉冲量输出/输出、开关量输出/输出接口、485串行口独立构成变频器网络；隔离继电器输出端子可外接220VAC/0.5A的交流或直流负载。
功能强大应用广泛
● 按键可部分或全部锁定功能、纺织摆频功能、简易PLC功能、恒压供水功能、V/F自定义功能、定时器/计数器功能、直流制动功能。
应用优势
● 带调速电位器，面板可外接, 可实现对按键的部分或者全部锁定（模拟电位器无锁定）
● 标配RS485接口，可独立构成变频器网络，变频器可设为主机或从机
● 脉冲/模拟输入输出通道
● 16段速控制,多种运行频率/命令给定通道
● 具有隔离继电器输出端子,可外接220VAC/0.5A的交流或直流负载
● 具有纺织摆频功能，可广泛应用于各种纺织设备
● 内置用户定时器/计数器
性能指标
项目 | 项目描述 | ||
输入 | 额定电压、频率 | 单相220伏级：单相220V，50Hz/60Hz； 三相380伏级：三相380V，50Hz/60Hz。 | |
允许电压波动范围 | 单相220伏级：200～240V； 三相380伏级：320～460V。 | ||
输出 | 电压 | 0～输入电压 | |
频率 | 0～600Hz | ||
过载能力 | 150%额定电流 1 分钟 | ||
控制性能 | 控制方式 | ① 无PG矢量控制（支持同步和异步电机）； ② 有PG矢量控制（支持同步和异步电机）； ③ V/F控制； ④ 无PG转矩控制（支持同步和异步电机）； ⑤ 有PG转矩控制（支持同步和异步电机）； ⑥ 位置控制（支持同步和异步电机）。 | |
速度控制精度 |
±0.5% 额定同步转速（无PG矢量控制）； ±0.1% 额定同步转速（有PG矢量控制）； ±1% 额定同步转速（V/F控制）； | ||
调速范围 | 1：2000（有PG矢量控制）； 1：200（无PG矢量控制）； 1：50（V/F控制）。 | ||
起动转矩 | 1.0Hz：150% 额定转矩（V/F控制）； 0.25Hz：150% 额定转矩(无PG矢量控制)； 0Hz：180% 额定转矩（有PG矢量控制）。 | ||
速度波动 | ±0.3% 额定同步转速（无PG矢量控制）； ±0.1% 额定同步转速（有PG矢量控制）。 | ||
转矩控制精度 | ±8% 额定转矩（无PG矢量控制，无PG转矩控制）； ±5% 额定转矩（有PG矢量控制，有PG转矩控制）。 | ||
转矩响应 | ≤20ms（无PG矢量控制）； ≤10ms（有PG矢量控制）。 | ||
频率精度 | 数字设定：最高频率×±0.01%； 模拟设定：最高频率×±0.5%。 | ||
频率分辨率 | 模拟设定 | 最高频率的0.1% | |
数字设定精度 | 0.01Hz | ||
外部脉冲 | 最高频率的0.1% | ||
转矩提升 | 自动转矩提升； 手动转矩提升0.1～30.0%。 | ||
V/F曲线 （电压频率特性） | 额定频率在5～600Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F、VF分离等6类曲线 | ||
加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟 | ||
制动 | 能耗制动 | 三相22KW及以下功率段机型已内置制动单元,只需在(+)与PB之间加制动电阻;30KW-315KW功率段机型可选配内置制动单元,只需在(+)与PB之间加制动电阻,也可外接制动单元于(+)和(-)之间； | |
直流制动 | 起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s。 | ||
点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0s可设置 | ||
多段速运行 | 通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存 | ||
内置PID控制器 | 可方便的构成闭环控制系统 | ||
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | ||
自动限流 | 对运行器件电流自动限制，防止频繁过流故障跳闸 | ||
载波调制 | 根据负载特性自动调整载波，随机载波等。 | ||
转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑启动。 | ||
运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通信给定，可通过多种方式切换。 | |
运行频率给定通道 | 主辅给定，实现一个主调节、一个微调控制。 数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换。 | ||
捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换。 | ||
输入输出特性 | 数字输入通道 | 5路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz,可实现扩展端子。 | |
模拟输入通道 | 2路模拟输入通道，AI1为0～10V输入，其中AI2可选4～20mA或0～10V或0～20mA输入。 可实现扩展端子。 | ||
脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出。 | ||
模拟输出通道 | 1路模拟信号输出，AO通道可选0～20mA或0～10V可实现设定频率、输出频率等物理量的输出，可扩展至多路模拟输出。 | ||
特色功能 | 快速限流 | 硬件级的限流电路，最大程度限制变频器过流、更可靠运行。 | |
单脉冲控制 | 适用于需要一键控制变频器起、停的场合，按一下起，再按一下停，再按一下又起，如此重复。此种用法简单可靠， 不易误操作。 | ||
定长控制 | 可实现定长控制 | ||
定时控制 | 定时控制功能：设定时间范围0.1Min～6500.0Min | ||
虚拟端子 | 五组虚拟输入、输出IO，可实现简易逻辑控制 | ||
操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数。 | |
按键锁定 | 实现对按键的部分或者全部锁定。 | ||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护、 对地短路保护、端子保护、停电不停保护等。 | ||
环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 | |
海拔 | 低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）。 | ||
周围温度 | -10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)。 | ||
周围湿度 | 小于95%RH，无水珠凝结 | ||
振动 | 小于5.9米/秒²（0.6g） | ||
存储温度 | -40℃～+70℃ | ||
结构 | 防护等级 | 160KW及以下功率：IP20 200KW及以上功率：IP00 | |
冷却方式 | 强制风冷 | ||
安装方式 | 160KW及以下为壁挂式；200KW及以上为柜机，支持柜内安装。 | ||
体积型号

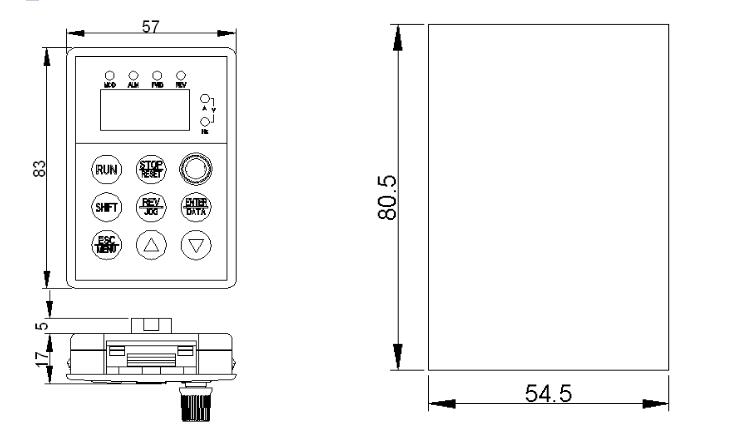

操作键盘及键盘安装盒外形尺寸(单位：mm)
KB5操作键盘及键盘开孔尺寸图

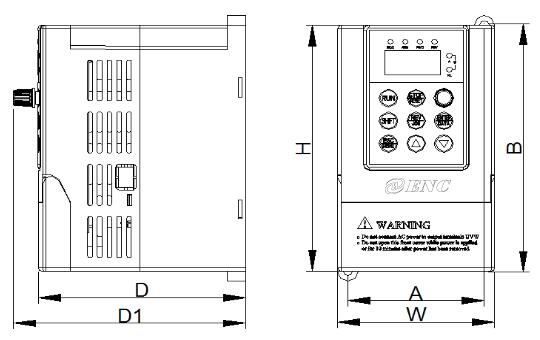

安装尺寸
变频器型号 | W (mm) | H (mm) | D (mm) | D1 (mm) | A (mm) | B (mm) | 安装孔径(mm) | 毛重 (kg) |
EDS800-2S0002N | 89 | 148.5 | 112.5 | 124.7 | 74 | 138 | 5 | 1 |
EDS800-2S0004N | 1 | |||||||
EDS800-2S0007N | 1.1 | |||||||
EDS800-2S0015N | 1.2 | |||||||
EDS800-4T0007N | 1.1 | |||||||
EDS800-4T0015N | 1.1 |
