产品特点
● 有PG矢量控制、无PG矢量控制、无PG转矩控制、有PG转矩控制、开环V/F控制
● 用户自定义V/F曲线设定功能
● 键盘拷贝功能
● 编码器断线检测和压力表断线检测
● 内置PID控制功能
● 支持多通道频率设定
● I/O端子可自由编程
● 抑制机械共振的跳跃频率参数
● 瞬时停电不停机功能
● AVR输出功能
● 过载、欠载等各种完善的智能保护功能
●下垂控制功能
● 转速跟踪功能
● 内置PG卡功能
应用优势
● 迷你型体积，使用小巧安装方便，操作便捷；
● 集成度高，内置PG卡功能，编码器信号直接引入端子即可；
● 全新智能化，包括智能的PID反馈断线检测保护、编码器断线检测的各种智能检测齐全；
● 性能优越，具有自学习功能，能实现速度和转矩控制两种；低频力矩大，响应速度快，控制精度高；
● 能强大，涵盖通讯、转速跟踪、简易PLC、用户自定义V/F、恒压供水、摆频功能、定长控制、恒力矩输出、下垂控制、模拟量非线性给定校正、键盘拷贝等功能。
性能指标
| 项目 | 项目描述 | ||
| 输入 | 额定电压、频率 | 单相220伏级：单相220V，50Hz/60Hz； | |
| 三相380伏级：三相380V，50Hz/60Hz | |||
| 允许电压波动范围 | 单相220伏级：200～260V； | ||
| 三相380伏级：320～460V | |||
| 输出 | 电压 | 0～380V | |
| 频率 | 0～600Hz | ||
| 过载能力 | 150%额定电流1分钟 | ||
| 控制性能 | 控制方式 | 无PG矢量控制，有PG矢量控制，开环V/F控制，无PG转矩控制，有PG转矩控制 | |
| 速度控制精度 | ±0.5% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| ±1% 额定同步转速（V/F控制）； | |||
| 调速范围 | 1：2000（有PG矢量控制）； | ||
| 1：100（无PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起动转矩 | 1.0Hz：150% 额定转矩（V/F控制）； | ||
| 0.5Hz：150% 额定转矩(无PG矢量控制)； | |||
| 0Hz：180% 额定转矩（有PG矢量控制）； | |||
| 速度波动 | ±0.3% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| 转矩控制精度 | ±10% 额定转矩（无PG矢量控制，无PG转矩控制）； | ||
| ±5% 额定转矩（有PG矢量控制，有PG转矩控制）。 | |||
| 转矩响应 | ≤20ms（无PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% | ||
| 频率分辨率 | 模拟设定 | 最高频率的0.1% | |
| 数字设定精度 | 0.01Hz | ||
| 外部脉冲 | 最高频率的0.1% | ||
| 转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | ||
| V/F曲线 | 额定频率在5～650Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | ||
| (电压频率特性) | |||
| 加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟 | ||
| 制动 | 能耗制动 | 已内置制动单元，只需在（+）与PB之间加制动电阻 | |
| 直流制动 | 起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s | ||
| 点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0秒可设置 | ||
| 多段速运行 | 通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存 | ||
| 内置PID控制器 | 可方便地构成闭环控制系统 | ||
| 自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | ||
| 自动电压调整(AVR) | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | ||
| 载波调制 | 根据负载特性自动调整载波 | ||
| 转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通讯给定，可通过多种方式切换 | |
| 运行频率给定通道 | 主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换 | ||
| 捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换 | ||
| 输入 | 数字输入通道 | 7路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz。 | |
| 输出 | 模拟输入通道 | 2路模拟输入通道，其中AI1可选4～20mA或0～10V输出，AI2通道为差分输入，4～20mA或-10～10V输入可选。 | |
| 特性 | 脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | |
| 模拟输出通道 | 1路模拟信号输出，其中AO通道可选4～20mA或0～10V，可实现设定频率、输出频率等物理量的输出。 | ||
| 特色 | 快速限流 | 最大程度限制变频器过流、更可靠运行 | |
| 功能 | 单脉冲控制 | 适用于需要一键控制变频器起、停的场合，按一下起，再按一下停，再按一下又起，如此重复。此种用法简单可靠，不易误操作 | |
| 定长控制 | 可实现定长控制 | ||
| 定时控制 | 定时控制功能：设定时间范围0.1Min ～ 6500.0Min | ||
| 虚拟端子 | 五组虚拟输入、输出IO，可实现简易逻辑控制 | ||
| 操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | |
| 按键锁定 | 实现对按键的部分或者全部锁定 | ||
| 保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、继电器吸合保护、端子保护、停电不停保护等 | ||
| 环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
| 海拔 | 低于1000米。（高于1000米时需降额使用， 每增加1000米高度输出电流约降低额定电流的10%） | ||
| 周围温度 | -10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热) | ||
| 周围湿度 | 小于95%RH，无水珠凝结 | ||
| 振动 | 小于5.9米/秒²(0.6g) | ||
| 存储温度 | -40℃～+70℃ | ||
| 结构 | 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | ||
| 安装方式 | 壁挂式 | ||
体积型号

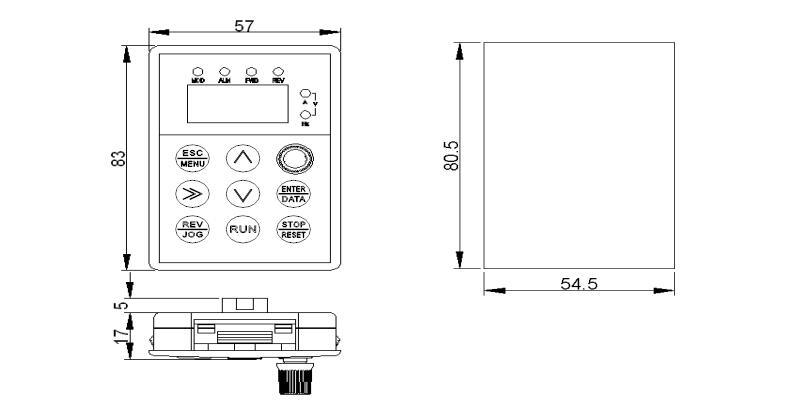

操作键盘及键盘安装盒外形尺寸(单位：mm)

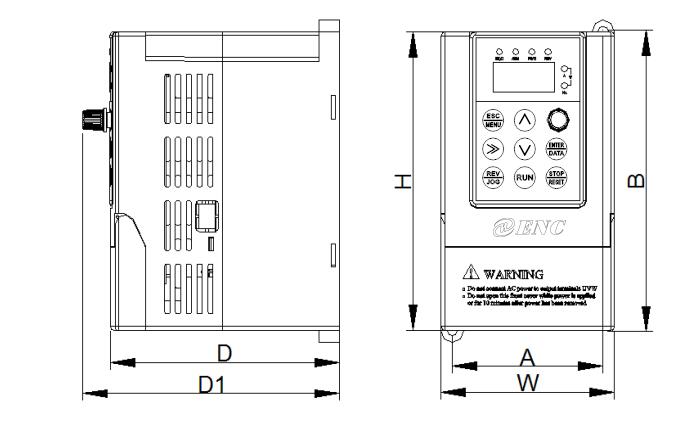

安装尺寸
| 变频器型号 | W (mm) | H (mm) | D (mm) | D1 (mm) | A (mm) | B (mm) | 安装孔径(mm) | 毛重 (kg) |
| EN630-2S0004 | 89 | 148.5 | 112.5 | 124.7 | 74 | 138 | 5 | 1 |
| EN630-2S0007 | 1.1 | |||||||
| EN630-2S0015 | 1.2 | |||||||
| EN630-4T0007 | 1.1 | |||||||
| EN630-4T0015 | 1.1 |
