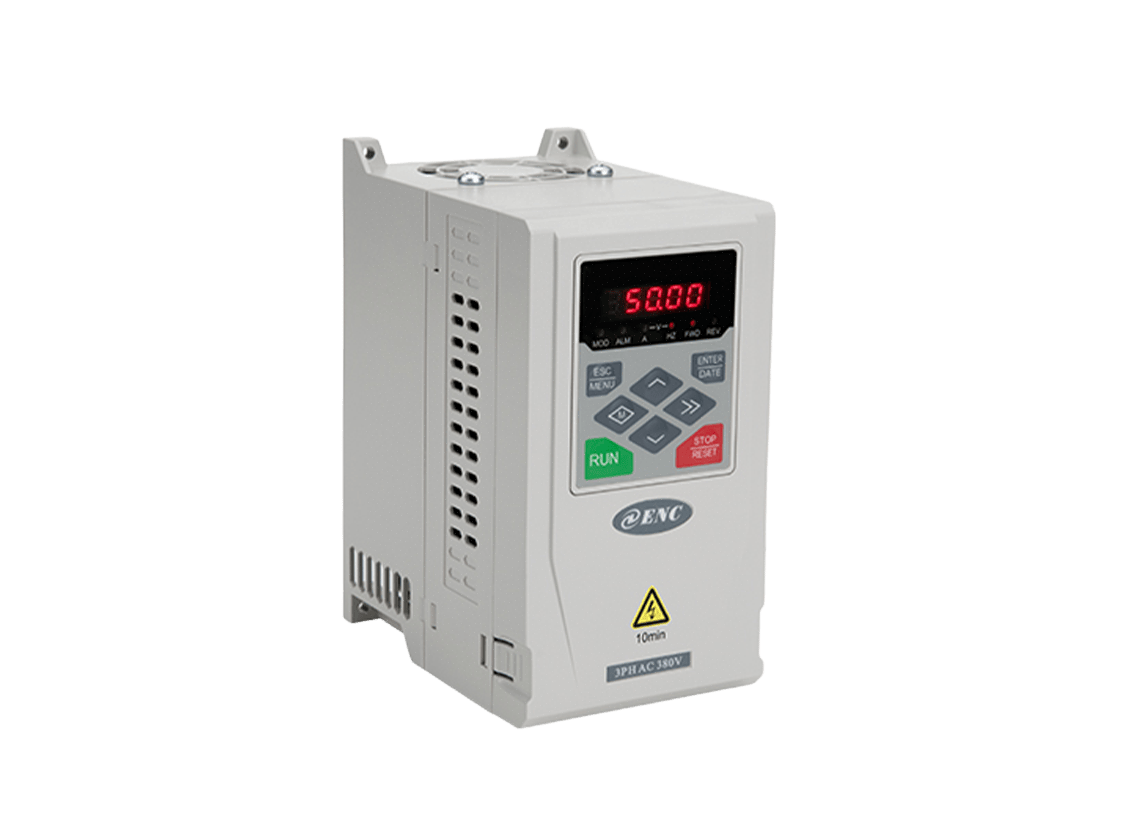

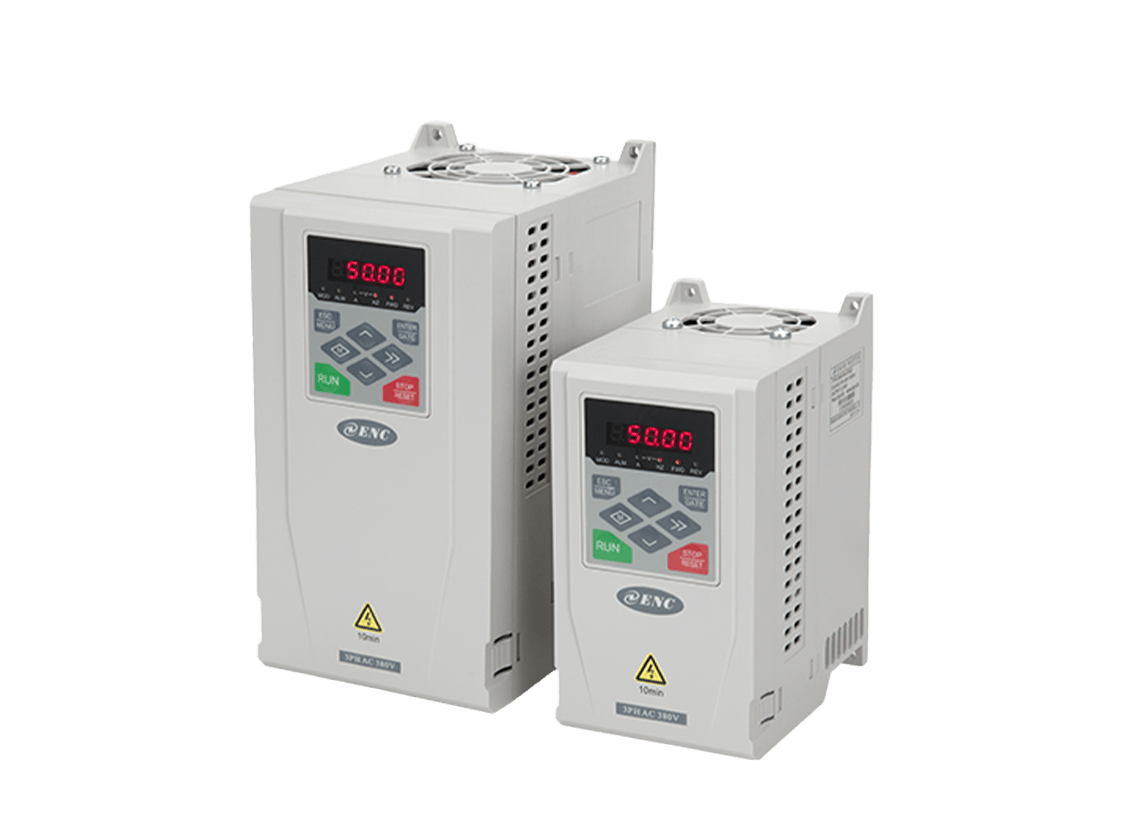

产品特点
控制模式多样
● 涵盖无速度传感器磁通矢量控制、优化的V/F控制，具有速度控制和转矩控制两种方式；
性能优越
● 采用优良的磁通矢量控制算法，控制精度高、速度响应快、低频特性优越，±0.3%额定同步转速（无PG矢量控制）；±0.1%额定同步转速（有PG矢量控制）；±1%额定同步转速（V/F控制）；
功能强大
● 优异的应用宏功能、可驱动同步和异步电机、环境适应性强50℃不降容、支持双键盘显示，本机和远控键盘可同时使用、体积小巧，高性价比；
保护齐全
● 上电短路检测、输入输出缺相保护、过流保护、欠压保护、过热保护、过载保护、欠载保护、端子保护、停电不停保护、PID断线保护、缺水保护等。
应用优势
● 支持同步和异步电机高性能矢量控制；
● 支持开环速度控制和转矩控制；
● 支持双键盘控制，本地和远程键盘可同时监控和操作变频器；
● 内置多种应用宏，针对不同应用行业只需要设置一个参数即可；
● 内置参数校验功能，设置参数了如指掌；
● 支持随机载波功能，电机噪声更柔和；
● 内置提升机专用控制参数组，实现提升领域平滑稳定控制；
● 重载模式下，50℃环境温度无需降容。
性能指标
项目 | 项目描述 | ||
输入 | 额定电压、频率 | 单相220伏级：单相220V，50Hz/60Hz； 三相380伏级：三相380V，50Hz/60Hz。 | |
允许电压波动范围 | 单相220伏级：200～260V； 三相380伏级：320～460V。 | ||
输出 | 电压 | 0～输入电压 | |
频率 | 0～600Hz | ||
过载能力 | 重载机型：150%额定电流 1 分钟 轻载机型：120%额定电流 1 分钟 | ||
控制性能 | 控制方式 | 无PG矢量控制，开环V/F控制，无PG转矩控制，支持同步和异步电机 | |
速度控制精度 | ±0. 3 % 额定同步转速（无PG矢量控制）； ±1% 额定同步转速（V/F控制）。 | ||
调速范围 | 1:100（无PG矢量控制）； 1:50（V/F控制） | ||
起动转矩 | 1.0Hz：150%额定转矩（V/F控制）； 0.5Hz：1 8 0%额定转矩（无PG矢量控制）。 | ||
速度波动 | ±0.3%额定同步转速（无PG矢量控制，无PG转矩控制）； | ||
转矩响应 | ≤20ms（无PG矢量控制）； | ||
频率精度 | 数字设定：最高频率×0.01%；模拟设定：最高频率×±0.05% | ||
频率分辨率 | 模拟设定 | 最高频率的0.1% | |
数字设定进度 | 0.01Hz | ||
外部脉冲 | 最高频率的0.1% | ||
转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | ||
V/F曲线 （电压频率特性） | 额定频率在5～600Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | ||
加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位（0.01s、0.1s、1s） | ||
制动 | 能耗制动 | ENA100系列三相22KW及以下功率段已内置制动单元，只需在（+）与PB之间加制动电阻；30KW及以上可外接制动单元于（+）和（-）之间，实现能耗制动。 | |
直流制动 | 起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s | ||
点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0s可设置 | ||
多段速运行 | 通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存 | ||
内置PID控制器 | 可方便的构成闭环控制系统 | ||
自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | ||
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | ||
自动限流 | 对运行器件电流自动限制，防止频繁过流故障跳闸 | ||
载波调制 | 根据负载特性自动调整载波 | ||
转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑启动 | ||
运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通信给定，可通过多种方式切换。 | |
运行频率给定通道 | 主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换。 | ||
捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换。 | ||
输入输出特性 | 数字输入通道 | 5路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入20KHz | |
模拟输入通道 | 2路模拟输入通道，其中AI1为0～10V输出，AI2通道为0～20mA或0～10V输入可选 | ||
脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | ||
模拟输出通道 | 1路模拟信号输出，AO1通道可选0～20mA或0～10V可实现设定频率、输出频率等物理量的输出 | ||
数字输出 | 2路Y输出、其中Y2可实现最高20K频率输出，1路Rel输出 | ||
特色功能 | 快速限流 | 最大程度限制变频器过流、更可靠运行 | |
单脉冲控制 | 适用于需要一键控制变频器起、停的场合，按一下起，再按以下停，再按一下又起，如此重复。此种用法简单可靠。 | ||
定长控制 | 可实现定长控制 | ||
定时控制 | 定时控制功能：设定时间范围0.1Min～6500.0Min | ||
虚拟端子 | 五组虚拟输入、输出IO，可实现简易逻辑控制 | ||
操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | |
按键锁定 | 实现对按键的部分或者全部锁定 | ||
双键盘控制 | 可以使用外引键盘实现双键盘控制（本地和远程控制） | ||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、欠压保护、过热保护、过载保护、欠载保护、端子保护、停电不停保护等 | ||
环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等 | |
海拔 | 低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%） | ||
周围温度 | -10℃～+50℃ | ||
周围湿度 | 小于95%RH，无水珠凝结 | ||
振动 | 小于5.9米/秒²（0.6g） | ||
存储温度 | -40℃～+70℃ | ||
结构 | 防护等级 | IP20 | |
冷却方式 | 强制风冷 | ||
安装方式 | 壁挂式 | ||
体积型号

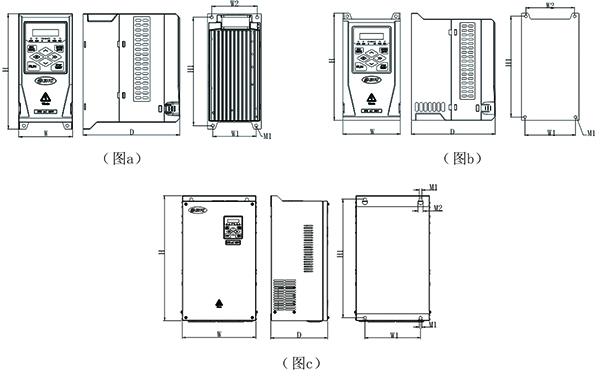

安装尺寸
变频器型号 | H (mm) | H1 (mm) | W (mm) | W1 (mm) | W2 (mm) | D (mm) | M1 (mm) | M2 (mm) | 图号 |
ENA100-2S0004 | 167 | 157 | 78 | 63 | 66 | 140 | φ4.5 | - | 图a |
ENA100-2S0007 | |||||||||
ENA100-2S0015 | 171.5 | 161.5 | 92 | 81 | 78 | 134 | φ4.5 | - | 图b |
ENA100-2S0022 | |||||||||
ENA100-4T0007 | 167 | 157 | 78 | 63 | 66 | 140 | φ4.5 | - | 图a |
ENA100-4T0015 | |||||||||
ENA100-4T0022 | 171.5 | 161.5 | 92 | 81 | 78 | 134 | φ4.5 | - | 图b |
ENA100-4T0037 | |||||||||
ENA100-4T0055 | 229 | 217 | 120 | 105 | 108 | 162 | φ5.5 | - | |
ENA100-4T0075 | |||||||||
ENA100-4T0110 | 291 | 276 | 160 | 144 | 141 | 180.5 | φ6 | - | |
ENA100-4T0150 | |||||||||
ENA100-4T0185 | 291 | 276 | 190 | 174 | 171 | 180 | φ6.5 | - | |
ENA100-4T0220 | |||||||||
ENA100-4T0300 | 415 | 394 | 245 | 185 | - | 189 | φ9 | φ17 | 图c |
ENA100-4T0370 | |||||||||
ENA100-4T0450 | 482 | 466 | 290 | 210 | - | 210 | φ9 | φ17 | |
ENA100-4T0550 | |||||||||
ENA100-4T0750 | 482 | 466 | 333 | 220 | - | 205 | φ9 | φ17 |
