产品特色

　　优异运算能力：采用 AS 系列高速处理器，基本指令速度最快可达 25 ns

　　程序容量加大：64k steps

　　最大 I/O 点数增加：512 点 (256 点输入 + 256 点输出总和，包含主机固定占用 16 DI 与 16 DO)，两侧皆可安装最多 8 台扩展模块

　　采用新编程软件：导入 DIADesigner 软件，强化资安，整合性更高

　　内置 2 组 RS-485 通讯口、1 组 CAN 通讯口、 Micro SD 卡接口

　　支持 EtherNet/IP (Scanner/Adapter)、 MODBUS TCP、CANopen DS301

　　应用领域

　　伺服定位控制、裁料机 (高速伺服控制) 、 X-Y 伺服机械手臂、伺服控制夹取物料应用、光电、半导体、纺织、 HVAC 空调系统

　　技术规格

	SV3
软件	DIADesigner
指令速度	25 ns (AS core)
程序容量	64K steps
内置	24VDC 电源供应 CPU 模块，Ethernet 通讯口 x 1 、RS-485 通讯口 x 2、USB 通讯口 x 1、CAN 通讯口 x 1、Micro SD 卡接口，以及 28 点 I/O，采用脱落式端子
总线类型与最大轴数	- CANOpen DS301通讯，最多控制 64 台从站 - 搭配台达产品，可控制 8 轴伺服与 8 台变频器
最大 I/O 总数	512 点 (256 点输入 + 256 点输出总和，包含主机固定占用 16 DI 与 16 DO)，两侧皆可安装最多 8 台扩展模块
主机 I/O 点数	28: 16DI + 12DO
型号	DVP28SV311T (NPN output) DVP28SV311R (Relay output) DVP28SV311S (PNP output)

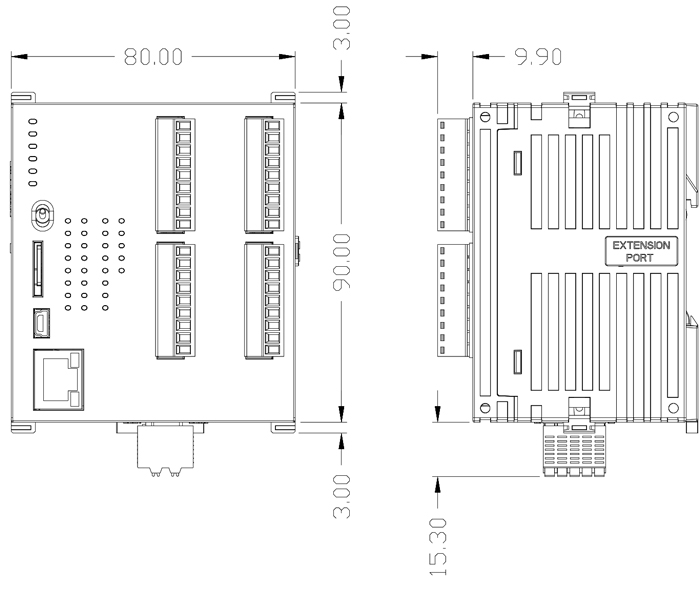

　　尺寸图

　　※ 更多尺寸图，请至下载中心。

　　DVP28SV311T/R/S

　　(单位: mm)

适用机种	PDF 点图下载	2D-CAD 点图下载	3D-CAD 点图下载
DVP28SV311T/R/S
